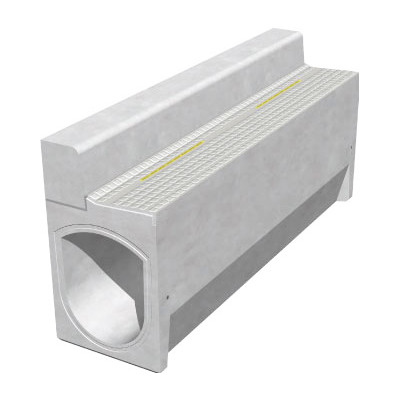

L型街渠Ⅰ形(根入れ)
L型街渠Ⅰ形(根入れ)
特長
- 表面・美観の向上
- 表面をタイル模様としたことにより、歩道や街路、公園、広場といった街の景観に違和感なく溶け込み、美観を向上させると同時に、タイル模様がスリップ防止の効果を発揮します。
- 無騒音・無振動
- 箱型タイプなので、従来の蓋掛け側溝のように車輛走行によるガタ付き騒音、角欠けが発生しません。
- 少量の水でも掃流性を発揮
- 水路底部の形状が円形をしていますので、少量の水でも十分な水深を確保でき、高い掃流力が得られます。
- 勾配可変対応
- 側壁の高さは、10cmキザミで、排水勾配を自在にとれ易くしてあります。
- 設置が確実で施工がスムーズ
- 側壁部を垂直形状としましたので埋め戻しが容易で狭い敷地でも施工がスムーズです。また、蓋掛け作業も不要です。
規格・認定
カタログダウンロード
ＣＡＤデータダウンロード
施工事例

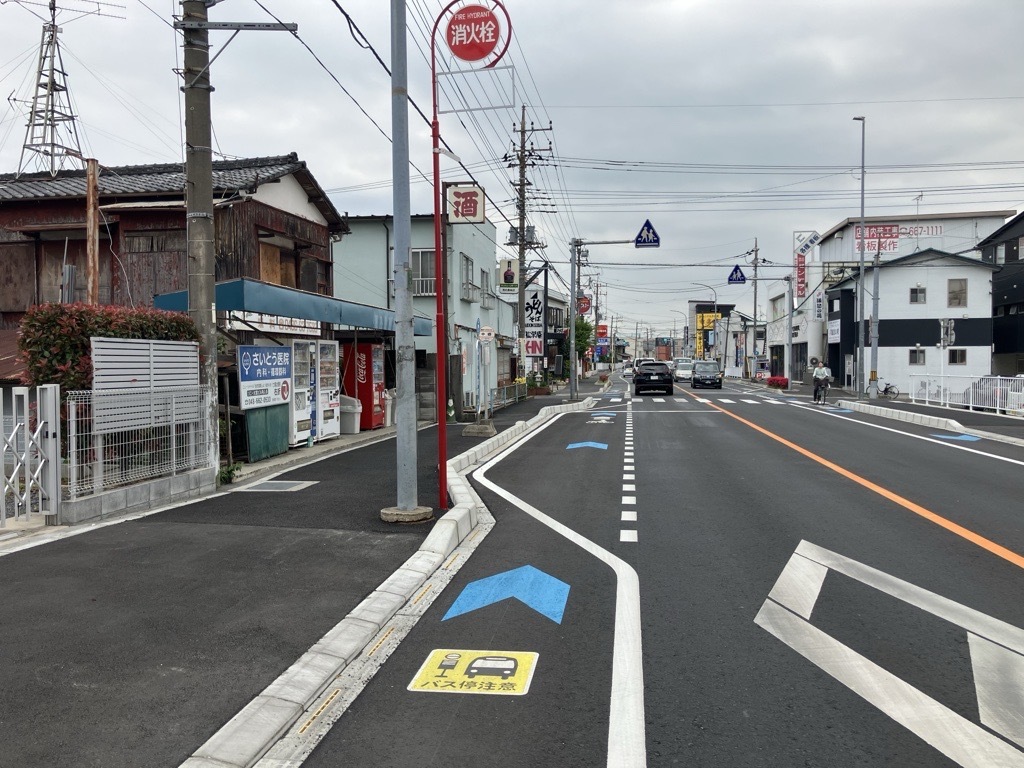

歩道整備工事(主要地方道川口上尾線・R5本郷町工区)
- 場所：
- 埼玉県さいたま市北区本郷町
- 時期：
- 2024年4月
- 発注：
- さいたま市役所北部建設事務所
- 製品：
- L型街渠Ⅰ形(根入れ)
- 詳細：
- B300×H300×L2000 515㎏
B300×H400×L2000 575㎏
車椅子、ヒールなどがスリット部分にはまり込まない樹脂グレーチングのリブ構造のため、自転車、歩行者が安心して通行できることを評価していただきました。
交通量も多いため、施工のしやすい製品(側壁部が垂直形状)が採用となりました。
また埋め戻しが容易で施工しやすいとお客様より高評価をいただきました。

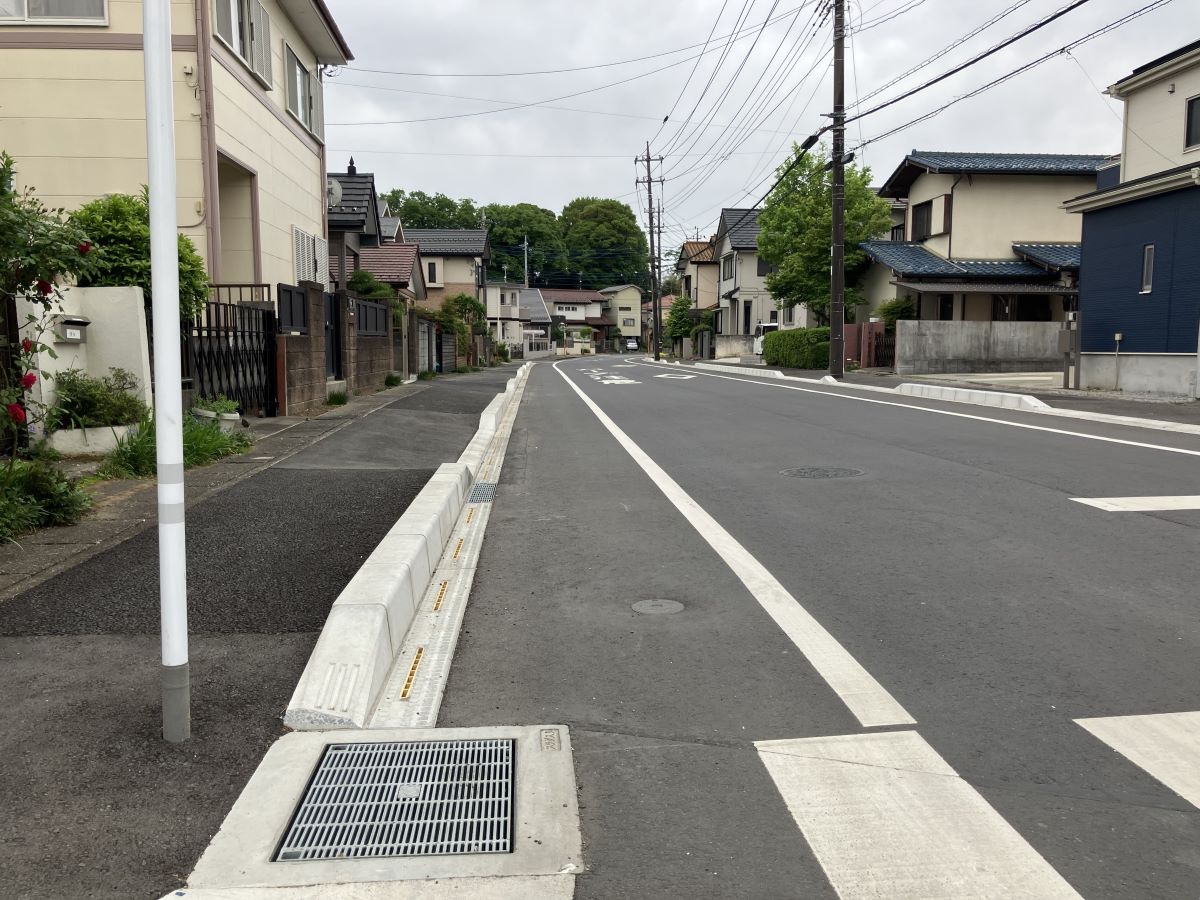

スマイルロード整備工事(北R5市道4336号線)
- 場所：
- 埼玉県さいたま市岩槻区黒谷
- 時期：
- 2024年4月
- 発注：
- さいたま市役所北部建設事務所
- 製品：
- L型街渠Ⅰ形(根入れ)
- 詳細：
- B300×H300×L2000 515㎏
車椅子、ヒールなどがスリット部分にはまり込まない樹脂グレーチングのリブ構造のため、自転車、歩行者が安心して通行できることを評価していただきました。
現場が住宅街ということもあり、バリアフリーを考慮した製品が採用となりました。
道路詳細設計業務(一般県道鴻巣桶川さいたま線・北袋町工区)
- 場所：
- 埼玉県さいたま市大宮区北袋町1丁目
- 時期：
- 2024年4月
- 発注：
- さいたま市役所北部建設事務所
- 製品：
- L型街渠Ⅰ形(根入れ)落ち葉対策型マルチマス
- 詳細：
- B300×H300×L2000 515㎏
B300×H300×L1000 277㎏
人通りも多く、自転車通行帯での車輪の落ち込みがない、安全性の高い樹脂グレーチングのリブ構造製品を提案しました。
また、現場は落ち葉が多く、落ち葉の蓄積、冠水の危険性を考え側溝と同じ幅の落ち葉対策型の桝を提案しました。
自転車の安全性、落ち葉対策ができたことで高評価をいただきました。
.jpg?p1=301458)

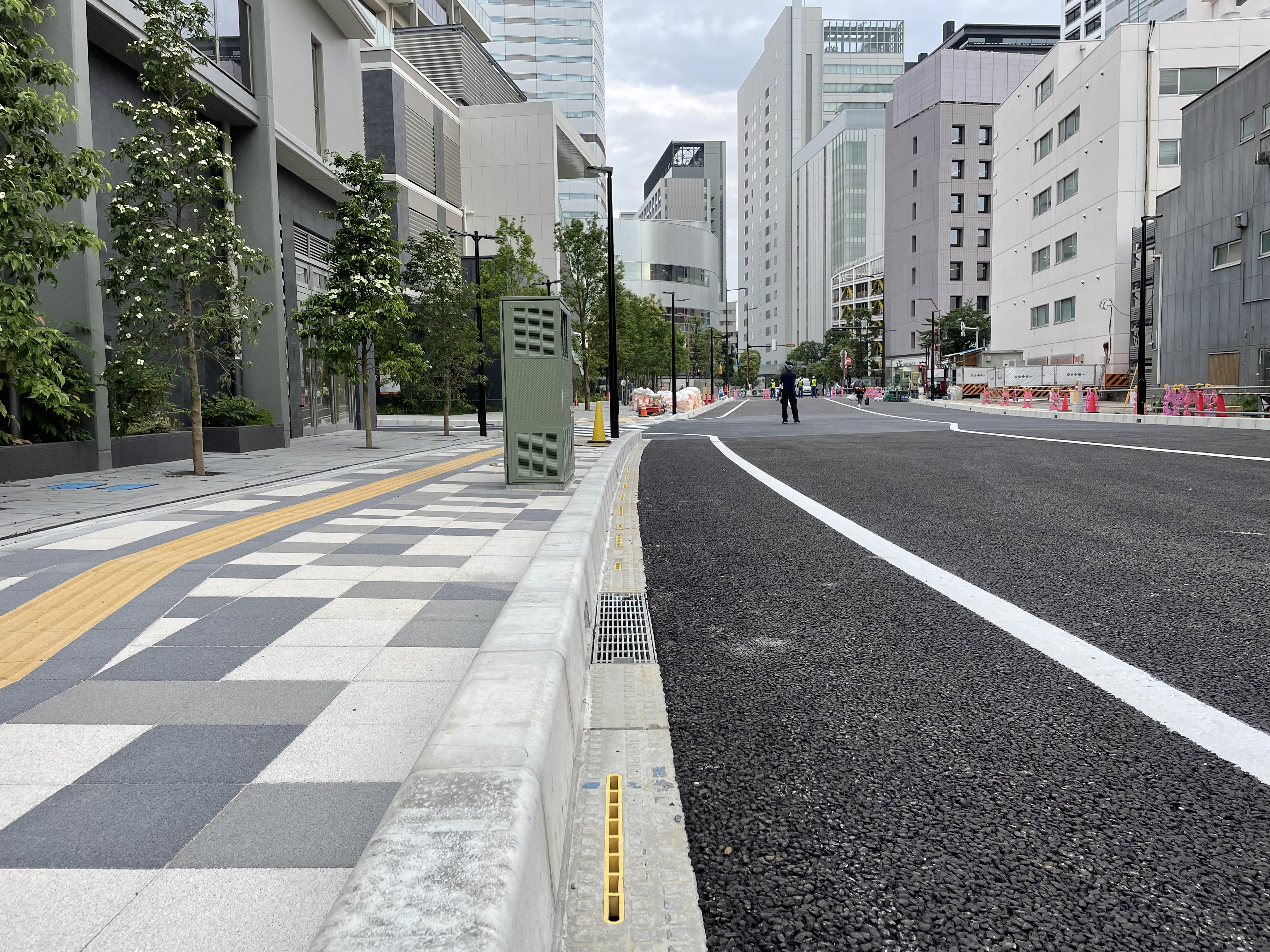

大宮駅西口第3-B再開発(20014号線工事)
- 場所：
- 埼玉県さいたま市大宮区桜木町2丁目
- 時期：
- 2023年12月
- 発注：
- さいたま市都市局
- 製品：
- L型街渠Ⅰ形(根入れ)
- 詳細：
- B300×H300×L2000 515㎏
車椅子、ヒールなどがスリット部分にはまり込まない樹脂グレーチングのリブ構造のため、自転車、歩行者が安心して通行できることを評価していただきました。
駅周辺で人通りも多いことからバリアフリーを考慮した製品が採用となりました。
.jpg?p1=267008)
大宮駅西口第3-B再開発(桜木1.2号線工事)
- 場所：
- 埼玉県さいたま市大宮区桜木町2丁目
- 時期：
- 2023年12月
- 発注：
- さいたま市都市局
- 製品：
- L型街渠Ⅰ形(根入れ)
- 詳細：
- B300×H300×L2000 515㎏
車椅子、ヒールながどスリット部分にはまり込まない樹脂グレーチングのリブ構造のため、自転車、歩行者が安心して通行できることを評価していただきました。
駅周辺で人通りも多いことからバリアフリーを考慮した製品が採用となりました。
大宮停車場線大成線(駅前工区)道路整備工事
- 場所：
- 埼玉県さいたま市大宮区桜木町1丁目
- 時期：
- 2023年3月
- 発注：
- さいたま市都市局
- 製品：
- L型街渠Ⅰ形(根入れ)
- 詳細：
- B300×H300×L2000 515㎏
休日に歩行者天国にするため、車椅子、ヒールなどがスリット部分にはまり込まない樹脂グレーチングのリブ構造を評価していただきました。
駅周辺で人通りも多いことからバリアフリーを考慮した製品が採用となりました。
交通量も多いため、施工しやすく、早期開放が可能な点も評価いただきました。
工事_上槻木矢ヶ崎線.jpg?p1=287066)
防災安全交付金(交通安全)工事 上槻木矢ヶ崎線
- 場所：
- 長野県茅野市泉野
- 時期：
- 2015年 ～ 2017年
- 発注：
- 諏訪建設事務所
- 製品：
- ユニバーサル側溝(UNVS)L型街渠Ⅰ形
- 詳細：
- 【ユニバーサル側溝】
B300×H300×L2000 (306kg/本)
【L型街渠Ⅰ形】
B300×H300×L2000 (515kg/本)
縁石を側溝本体に設置することで、路肩部の製品スペースを押さえることが出来ました。
側溝本体と蓋版が一体の管渠側溝のため、施工性に優れ、特に冬季の施工であったため、生コンを使用しない点で評価をいただきました。
当初設計の矩形水路断面より流下能力に優れた円形水路断面の為、掃流力に優れ維持管理の面で評価いただきました。

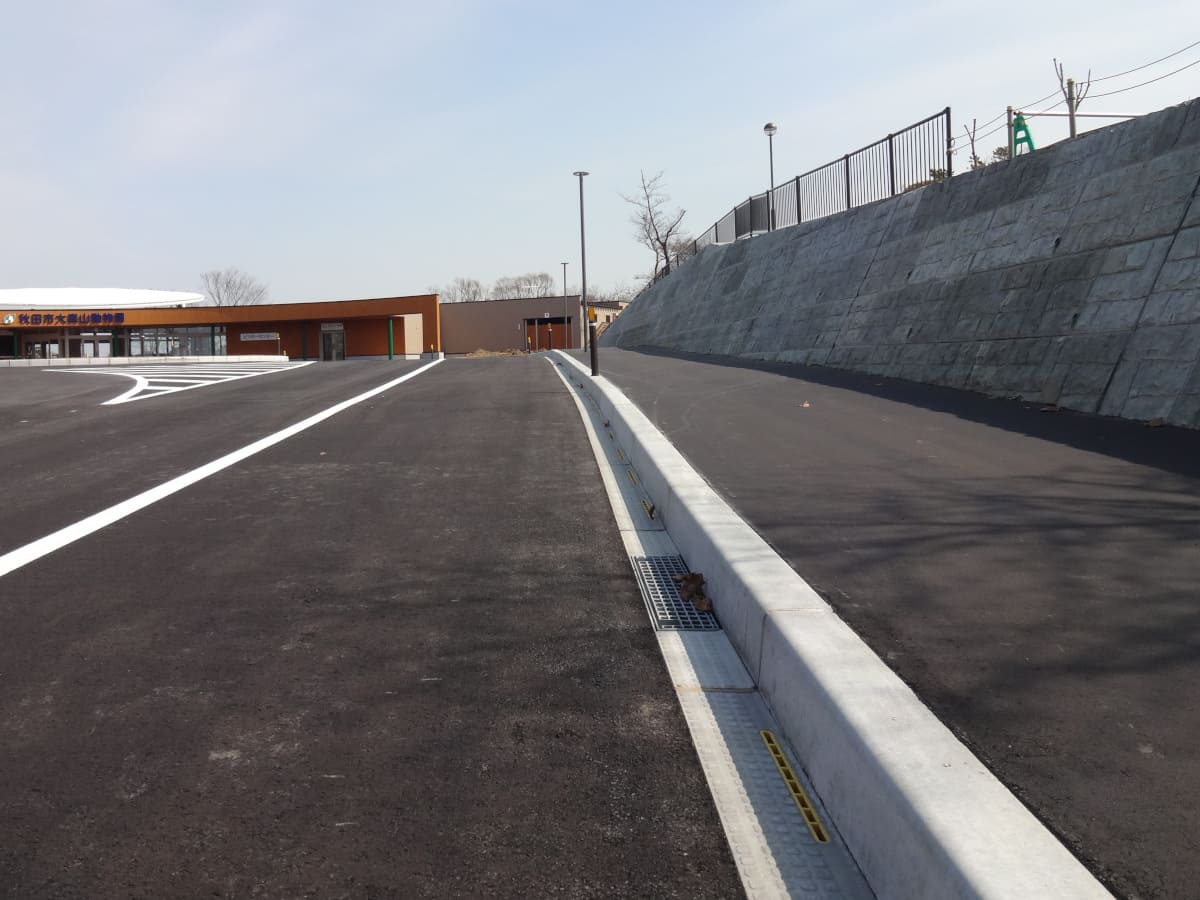

大森山動物園ビジターセンター新築工事
- 場所：
- 秋田県秋田市浜田
- 時期：
- 2012年
- 発注：
- 秋田市役所
- 製品：
- L型街渠Ⅰ形(根入れ)
- 詳細：
- B300×H300×L2000
515kg/本
動物園の正面入り口ということもあり、バリアフリーを考慮したこの製品が採用となりました。
スリット幅が小さいため車いすの車輪などが落ち込む心配がなく、歩行者も安心して通行できます。
