特長
- 手掛け部は『交通バリアフリー法』に準拠して切欠き幅を10mm以下に抑えました。
- 歩道，車道部での迅速な雨水の集排水を考え延長方向にも細長い集水孔を設けました。
- 通行車両の走行による蓋ガタツキの不快感を少なくするため低騒音タイプとしました。
- 蓋版長尺化(1m)することにより、据付手間を半減させ工事費縮減を実現しました。
- 部材強度をJIS落蓋より1.5倍強くしました。
- 深い製品は、民地側での施工性を考慮し、側壁を垂直にしました。
規格・認定
カタログダウンロード
ＣＡＤデータダウンロード
施工事例
産業道路原山2工区街路整備工事(R4)
- 場所：
- 埼玉県さいたま市緑区
- 時期：
- 2023年4月
- 発注：
- さいたま市南部建設事務所
- 製品：
- ユニバーサル側溝(UNVS)
- 詳細：
- B300×H600 530㎏/本
拡幅工事に伴い、供用前の整備済み箇所の雨水排水を検討する必要があり、歩道内の設置となるため、蓋と本体のすき間が10mm以下(『交通バリアフリー法』に準拠)であることを評価いただき、採用された。

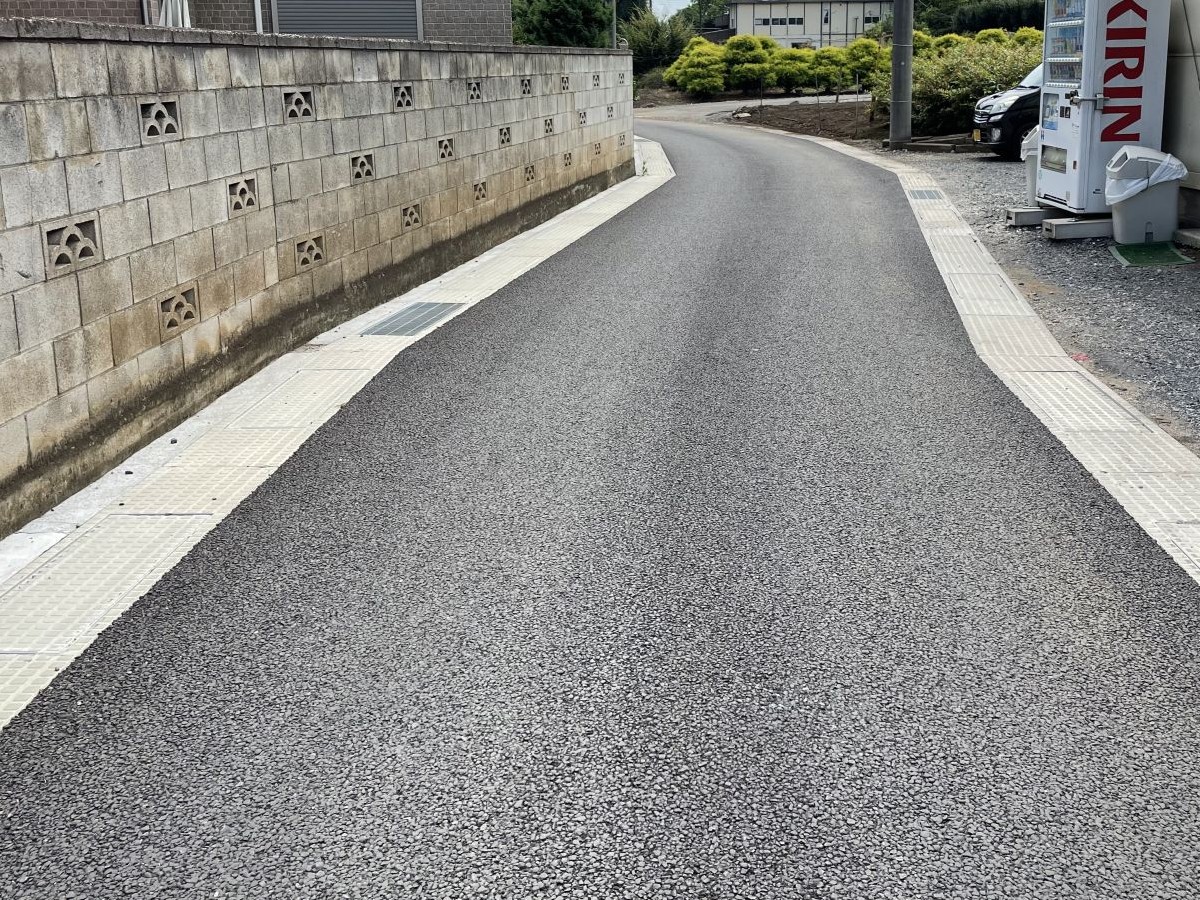

暮らしの道路整備工事(市道O-272号線外1路線)
- 場所：
- 埼玉県さいたま市緑区南部領辻
- 時期：
- 2022年12月 ～ 2023年6月
- 発注：
- さいたま市南部建設事務所
- 製品：
- ユニバーサル側溝(UNVS)
- 詳細：
- B300×H300～B300×H800
306㎏/本～725㎏/本
ロングUよりも天端幅が狭く、同一幅で深いサイズまで対応していることから採用された。

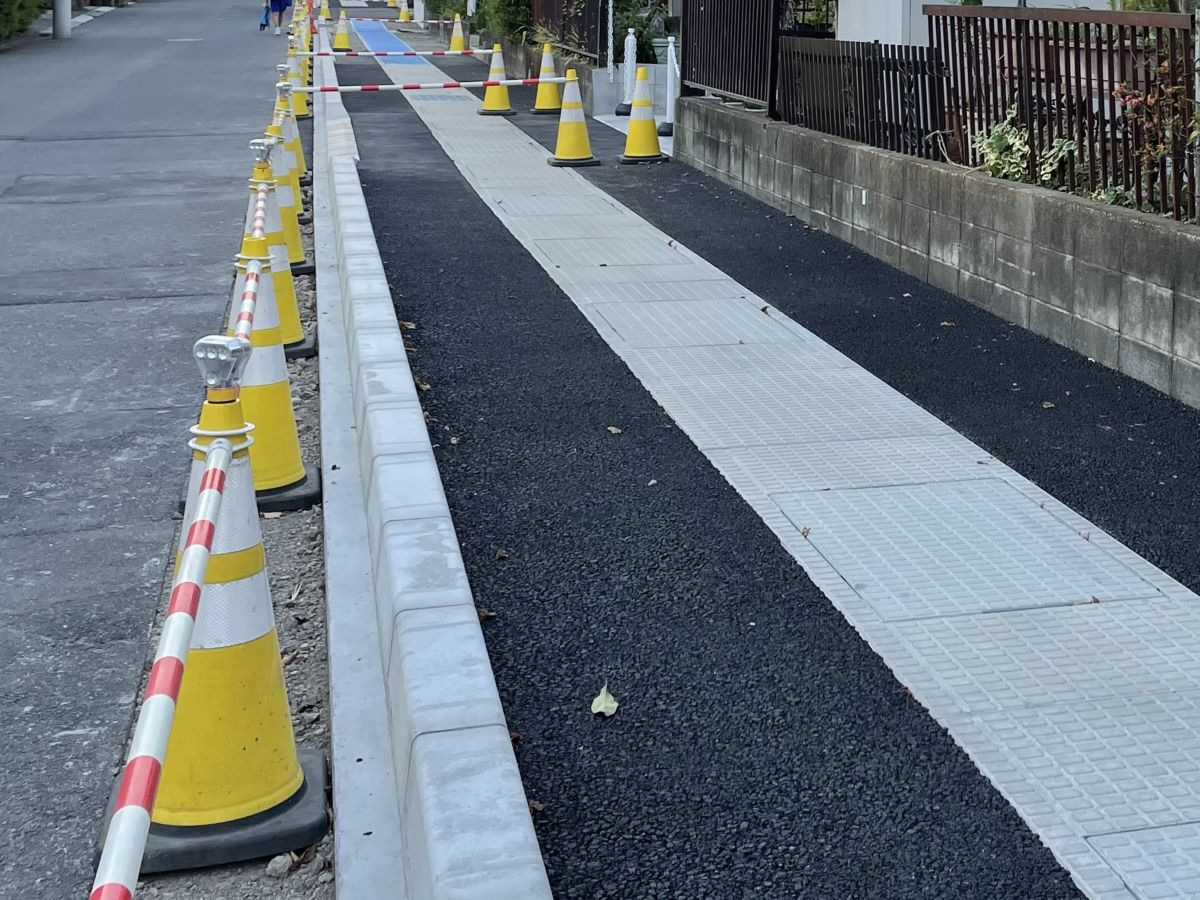

歩道整備工事(市道A437号線)
- 場所：
- 埼玉県さいたま市桜区大字白鍬
- 時期：
- 2022年4月 ～ 2022年5月
- 発注：
- さいたま市南部建設事務所
- 製品：
- ユニバーサル側溝(UNVS)
- 詳細：
- B600×H700～B600×H1100
905㎏/本～1,330㎏/本
既設水路を暗渠化して歩道を整備する工事。
①水路の上流部に位置しており、水量が少なかったこと
②歩道内の雨水排水を取り込む必要があること
③既設水路に床版を架け替えるよりも安価で簡易的に施工できること
④蓋と本体のすき間が10mm以下(『交通バリアフリー法』に準拠)であること
を評価いただき、採用された。

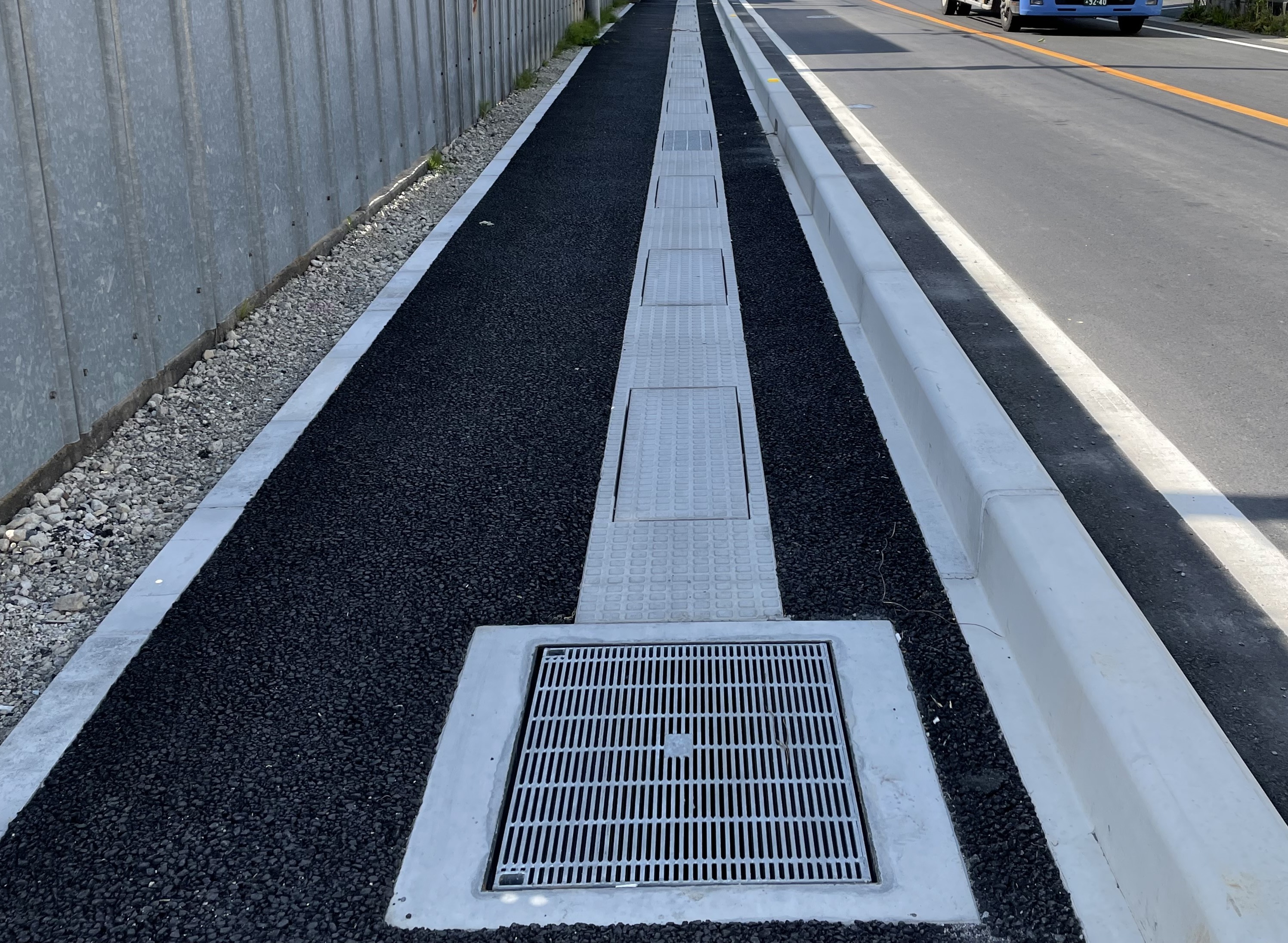

歩道整備工事(市道イワ115号線)
- 場所：
- 埼玉県さいたま市岩槻区加倉
- 時期：
- 2021年11月 ～ 2022年1月
- 発注：
- さいたま市北部建設事務所
- 製品：
- ユニバーサル側溝(UNVS)
- 詳細：
- B300×H900～B300×H1100
795㎏/本～985㎏/本
車道端に水路があり、そこを暗渠化して歩道を整備する計画であった。歩道内の雨水排水を取り込む必要があったことと、蓋と本体のすき間が10mm以下(『交通バリアフリー法』に準拠)であることを評価いただき、採用された。
工事_上槻木矢ヶ崎線.jpg?p1=287066)

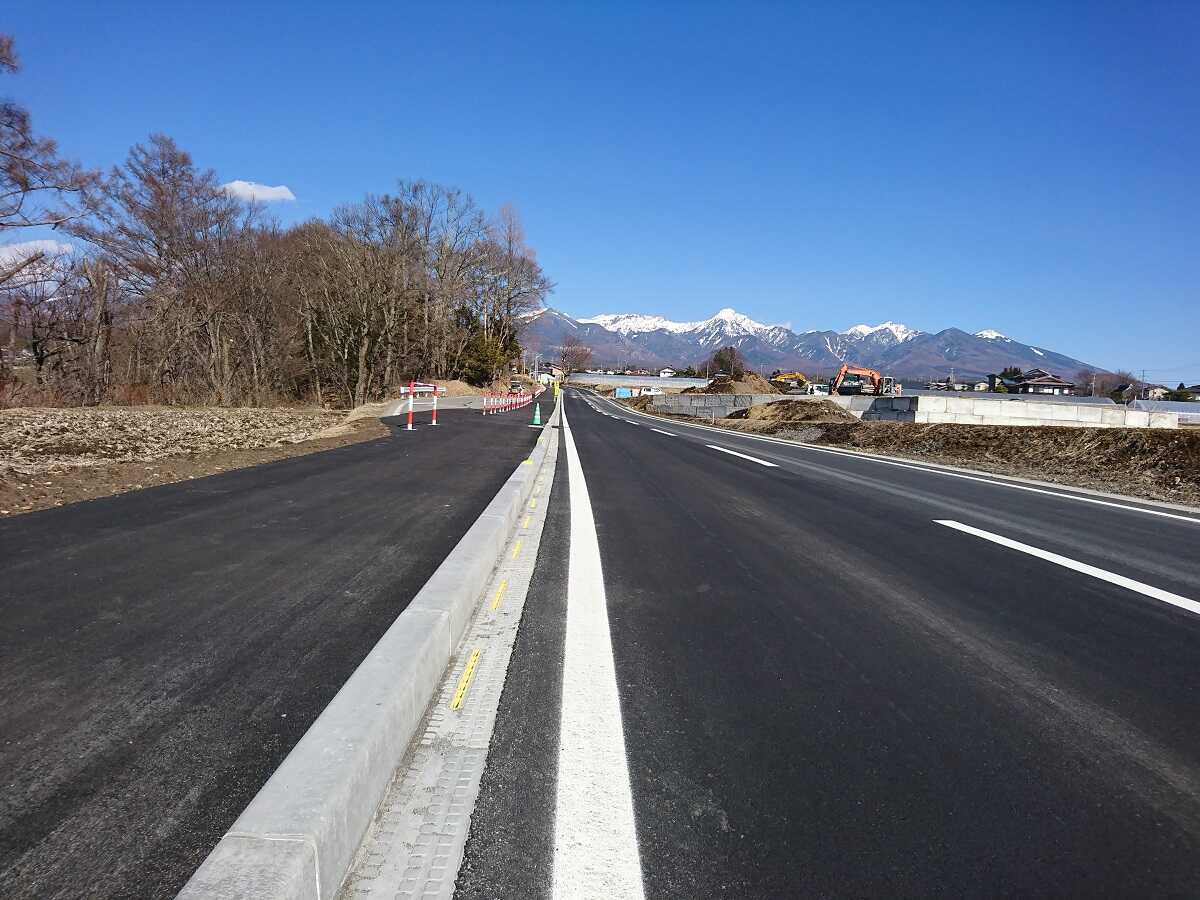

防災安全交付金(交通安全)工事 上槻木矢ヶ崎線
- 場所：
- 長野県茅野市泉野
- 時期：
- 2015年 ～ 2017年
- 発注：
- 諏訪建設事務所
- 製品：
- ユニバーサル側溝(UNVS)L型街渠Ⅰ形
- 詳細：
- 【ユニバーサル側溝】
B300×H300×L2000 (306kg/本)
【L型街渠Ⅰ形】
B300×H300×L2000 (515kg/本)
縁石を側溝本体に設置することで、路肩部の製品スペースを押さえることが出来ました。
側溝本体と蓋版が一体の管渠側溝のため、施工性に優れ、特に冬季の施工であったため、生コンを使用しない点で評価をいただきました。
当初設計の矩形水路断面より流下能力に優れた円形水路断面の為、掃流力に優れ維持管理の面で評価いただきました。
