特長
- 工場製品により、品質は十分管理され、耐久性にも優れています。
- 長方形断面により、狭い用地でも効果的な水路断面が得られます。
- 製品下面は平らである為、据え付けが簡単です。
- 剛性管であり埋め戻しも簡単です。
- 工場製品により、工期は短縮され、工程管理も簡素化されます。
適用
- 土被りの範囲
- ボックスカルバートの土被りの適用範囲は以下を原則とします。
0.2mまたは0.5m～3.0m
なお、適用土被り以外のケースでも、規格品が使える範囲がありますのでお問い合わせください。 - 活荷重
- Ｔ荷重（通称T-25）
- 適用地盤
- 適用地盤は原則として、普通地盤以上の良好な地盤とします。ただし、地盤の良くない場合でも不同沈下が生じないように、基礎形式や施工方法等を適切に選定する場合も対象とします。
- 地下水位
- 地下水位の最高位は、路面下50㎝とします。
カタログダウンロード
ＣＡＤデータダウンロード

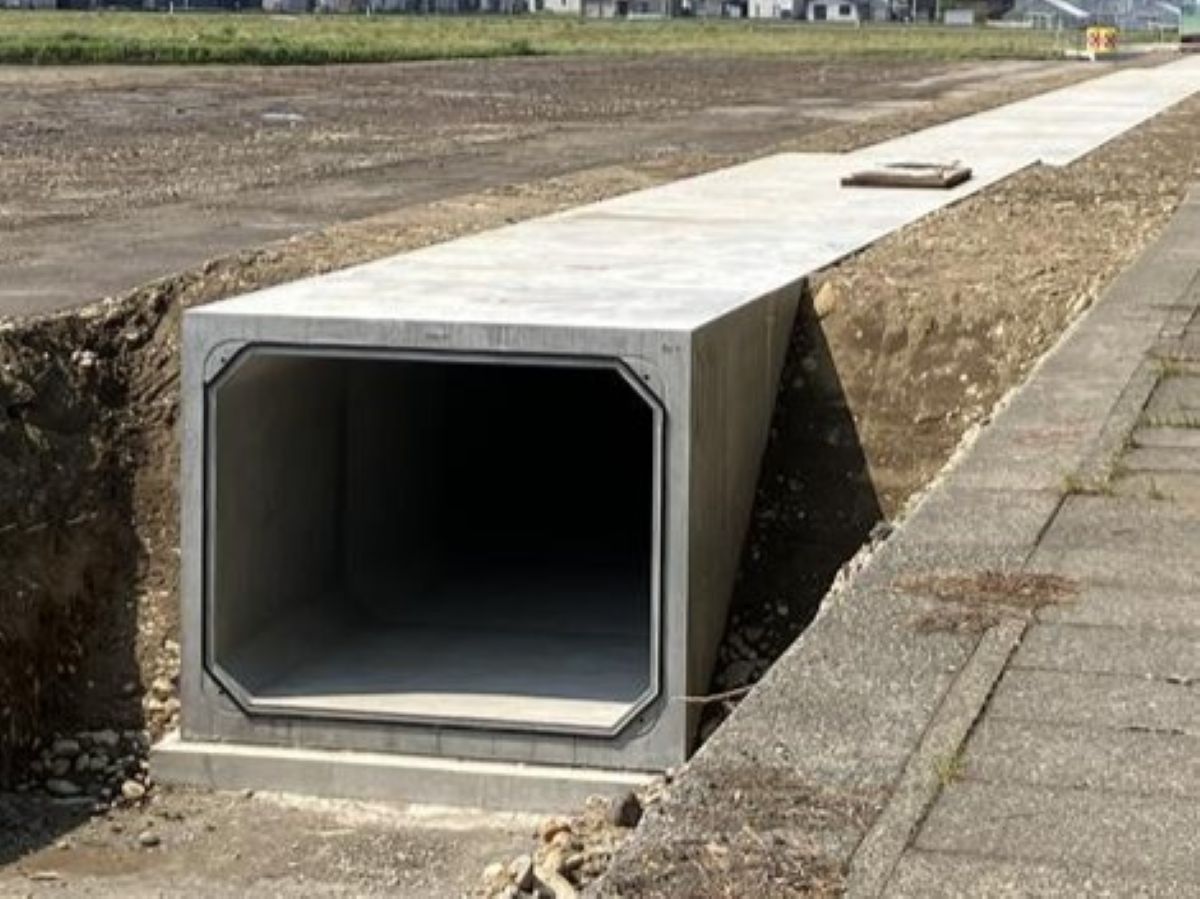

施工事例
工事.jpg?p1=163666)
花輪大堰地区 ため池等整備(用排水)工事
- 場所：
- 秋田県鹿角市花輪下花輪 地内
- 時期：
- 2021年11月
- 発注：
- 鹿角地域振興局 農林部
- 製品：
- ボックスカルバート
- 詳細：
- B2400×H1200×L1600/2000(浅土被配筋)(2本)
7,810kg/本

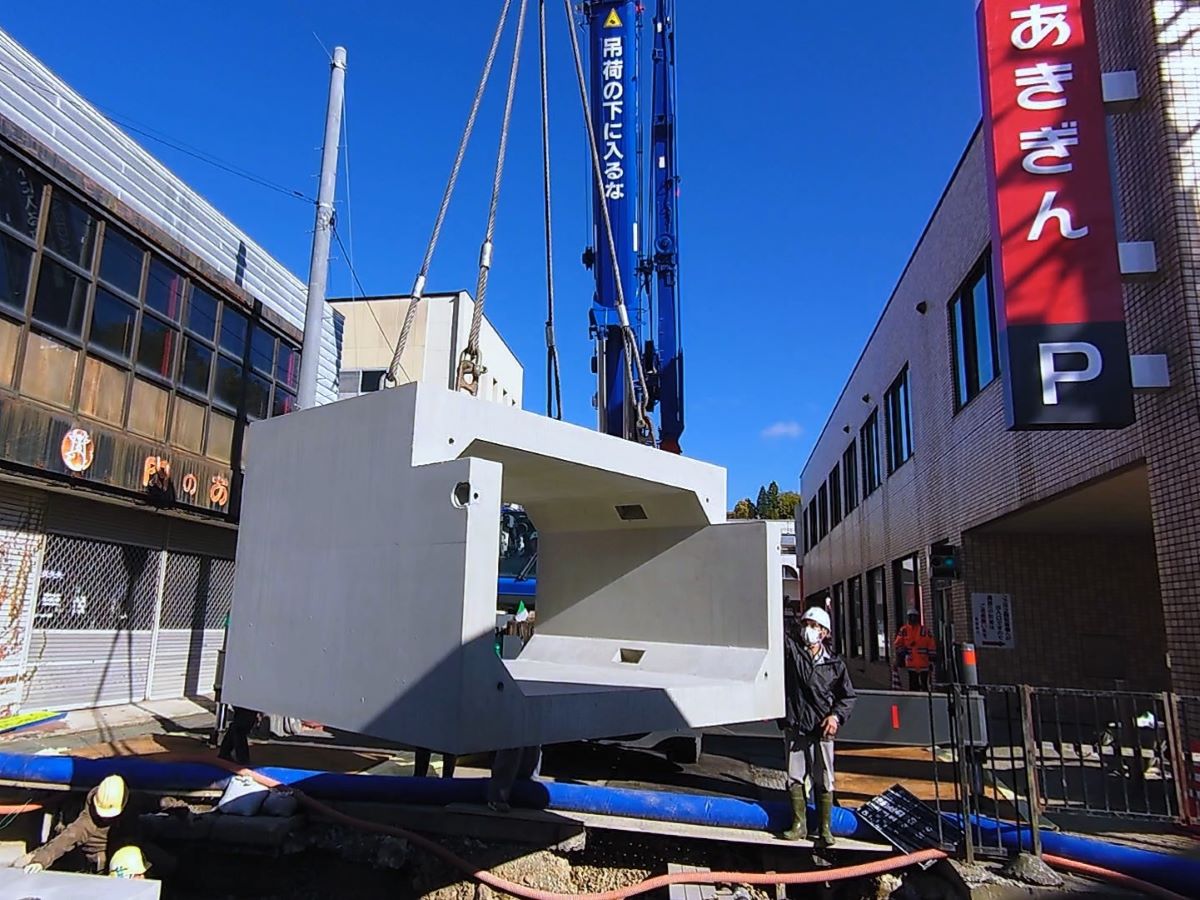

NTT光ファイバーケーブル管が横断している為、回避用のボックスを提案し採用いただきました。
電柱移設後もクレーン施工が不可な箇所があり横引き搬送工法(ER工法)にて施工。
施工日数は1日。
篠ノ井中央6号雨水幹線工事
施工延長212ｍのうち上流 74ｍ区間は狭隘箇所によりクレーンでの直接施工が困難であった為、特殊搬送工法としてのエコンローラー工法で上流からの施工となる。
折点箇所では、製品の側面外側に爪付きジャッキを操作する余裕幅が取れなかった為、製品の内面にジャッキアームを取り付けて施工。
施工業者も徐々に作業に慣れ、最大で1日に18本を敷設することができた。
エコンローラー工法区間の敷設、グラウト注入、目地作業の期間は5日間。
災害復旧工事 鹿曲川
- 場所：
- 長野県佐久市
- 時期：
- 2021年5月
- 発注：
- 佐久建設事務所
- 製品：
- ボックスカルバート根固めブロック
- 詳細：
- (1820×1780)×H1000
2,500㎏/基

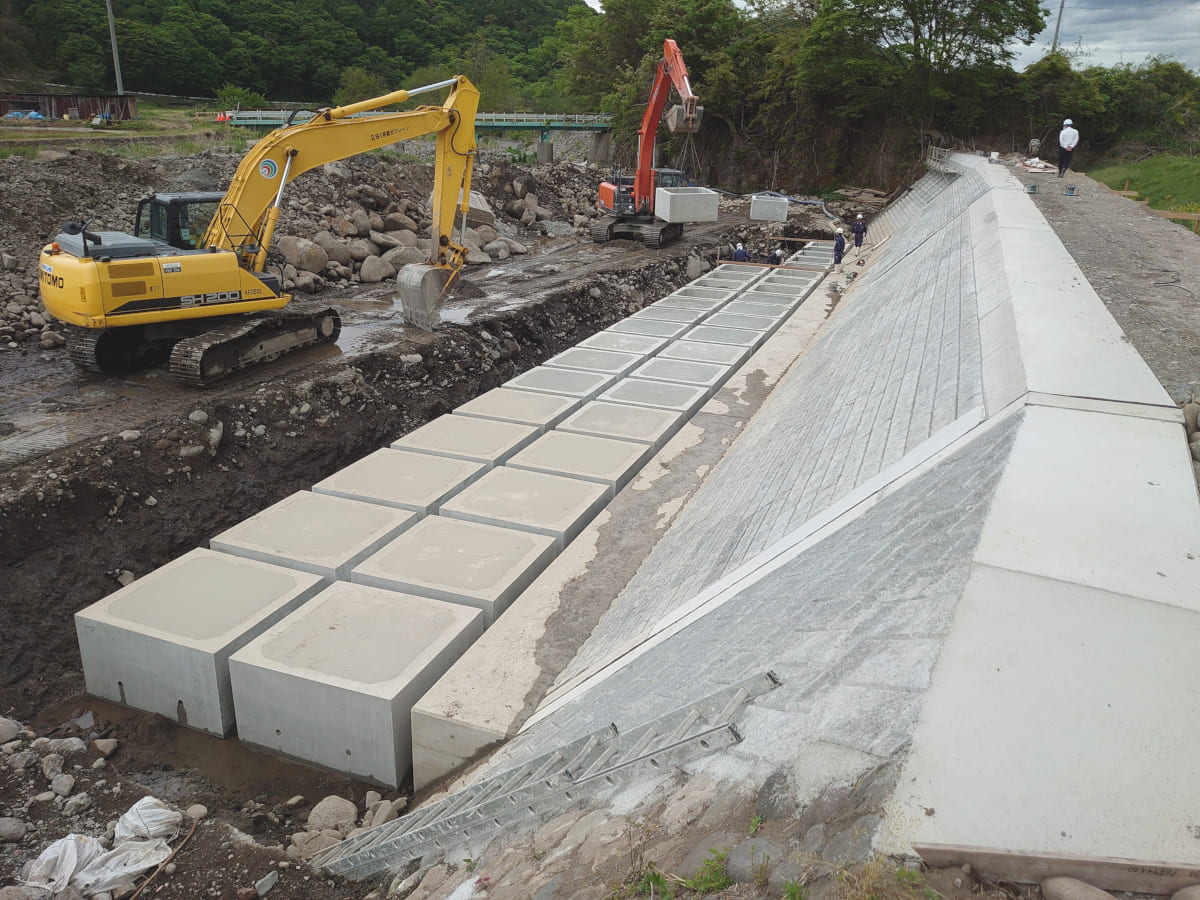

災害復旧工事にてボックスカルバートを埋設型枠として使用した根固めブロックを施工しました。
人手不足の中、型枠作業を削減することができ、早期施工を実現することが可能となりました。
護岸ブロックはヘイベブロックにて施工。
細ヶ谷川堰堤工事
- 場所：
- 福井県大野市細ヶ谷
- 時期：
- 2020年10月
- 発注：
- 近畿地方整備局 福井河川国道事務所
- 製品：
- ボックスカルバート
- 詳細：
- B3000×H2000×L900
B3000×H2000×L794/1298
当初設計では堰堤の吐出し口にヒューム管Φ1500の計画。
堰堤の隣にある仮水路を撤去する為、堰堤内に仮水路も兼ねてBOXにて施工を行う事を提案。
BOX断面3000*2000のプレキャストBOXカルバートを使用する事で工期短縮。
工事(水路工).jpg?p1=362816)
金沢港港湾環境整備(機能強化)工事(水路工)
- 場所：
- 石川県金沢市無量寺町～戸水町
- 時期：
- 2019年10月 ～ 2019年12月
- 発注：
- 金沢港湾事務所
- 製品：
- RCボックスカルバート(塩害S仕様)
- 詳細：
- B1400×H1400×L2000 6,358㎏/本
金沢港の海面の現場であり、塩害対策S仕様。通常BOXと異なり、鉄筋をエポキシ樹脂で皮膜し、かぶり厚を通常より多く取ることで、塩水からの鉄筋の腐食防止に対応。
平成30年度防災・安全交付金（道路）工事（一）中野飯山線
- 場所：
- 長野県中野市
- 時期：
- 2018年
- 発注：
- 北信建設事務所
- 製品：
- ボックスカルバートHSボンド / HSB工法
- 詳細：
- B3300×H2300×L1000 9,210kg/本
2分割のPC縦締め仕様ボックスの工事発注から工程短縮を図る為、一体型ボックス+HSB工法に変更協議し採用された事例。
L=1000製品のため、横穴開口のφ700サイズは2本に跨って対応。
篠ノ井中央6号雨水幹線工事
- 場所：
- 長野県長野市篠ノ井
- 時期：
- 2017年4月
- 発注：
- 長野市役所河川課
- 製品：
- ボックスカルバートオープンシールド
- 詳細：
- B1500×H1600×L2000

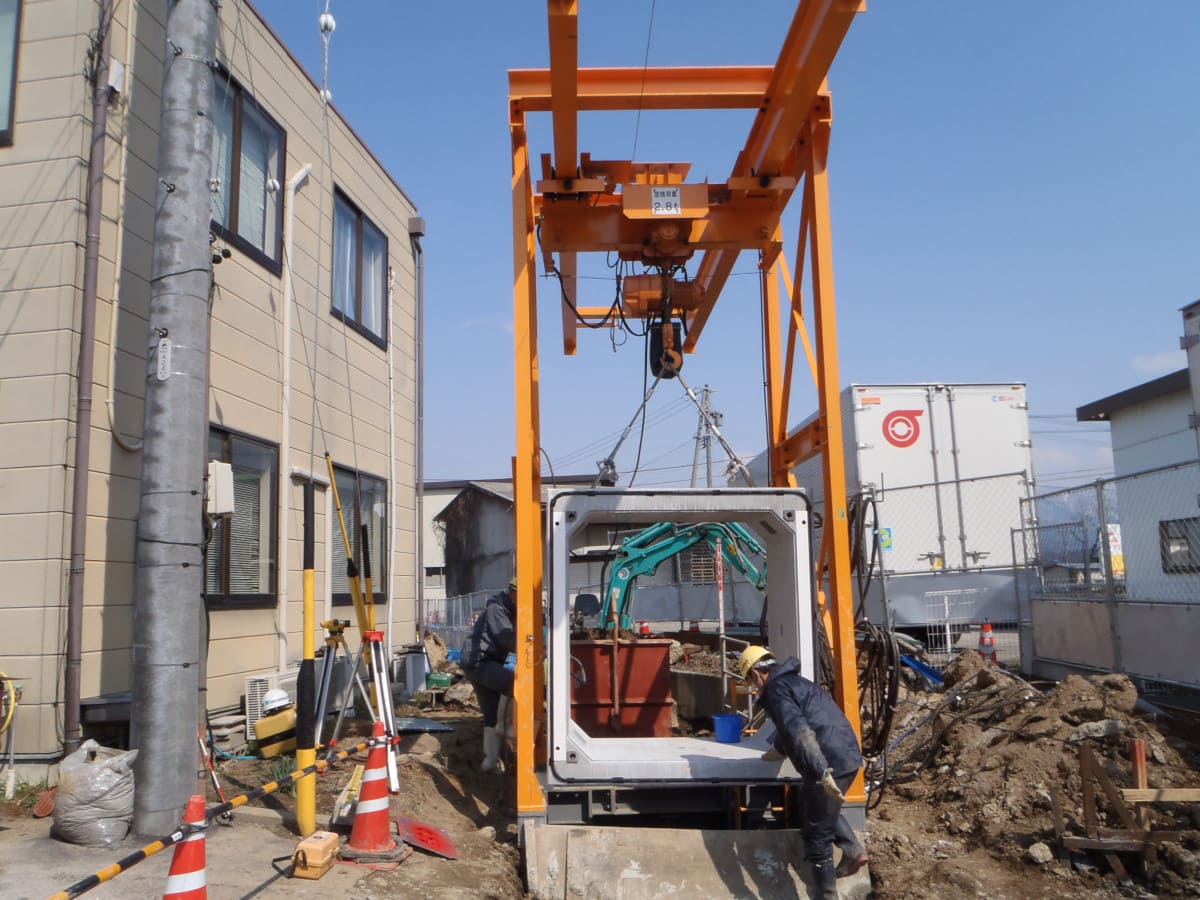

当該路線は簡易土留工法にて施工を行っておりましたが、本施工箇所は狭隘箇所である点、隣接家屋への影響が発生する点を考慮しオープンシールド工法裏込注入タイプ（NOSⅠ型）にて施工となりました。
ラフテレーンクレーンが施工路線内に進入しての函体敷設作業ができないため、シールド機に函体吊り下ろし設備を搭載して函体の敷設作業を行いました。
稚日野雨水幹線工事
- 場所：
- 石川県金沢市稚日野地内
- 時期：
- 2017年2月
- 発注：
- 金沢市内水整備課
- 製品：
- 大型(排水)フリューム(農業土木事業協会)ボックスカルバートHSボンド / HSB工法
- 詳細：
- H1200×B2300×L2000 2,710㎏/本
HSB工法の耐震性能、水密性能、耐久性能が評価されて採用された現場です。
水路の一部にある横断ボックス、折れ点の現場打集水桝との接続部もすべてHSB工法で接合することにより、フリュームのみならず水路全体の耐震性、水密性の機能を持たせております。
ゆめの森整備工事
- 場所：
- 長野県諏訪郡富士見町
- 時期：
- 2017年
- 発注：
- 富士見町役場
- 製品：
- ボックスカルバートHSボンド / HSB工法
- 詳細：
- B2500×H2000×L2000
B2500×H3300×L1500(二分割)
10,780kg
【上部】5,020㎏/本 【下部】5,020㎏/本
当初現場打ちにて設計されていたボックスカルバートをプレキャスト製品にて対応しました。
H3300は上下二分割にて施工、落差部の小口止めもプレキャスト版にて対応しました。
目地には高性能シーリング材である、HSボンドを使用しました。
県営かんがい排水事業六ヶ郷地区
- 場所：
- 長野県埴科郡坂城町南条・上平・網掛
- 時期：
- 2011年 ～ 2013年
- 発注：
- 長野地域振興局
- 製品：
- ボックスカルバート
- 詳細：
- 農L水路H1200・H1400(WH・張出付)
上下二分割ボックス
水路は浮力検討が可能な農業土木事業協会規格を採用いただきました。幅が広いためL型水路+底版現場打で施工しました。
ボックスは重量の関係から上下2分割にて対応。
親水エリアの整備では階段の現場打から二次製品(フロアテップBF2)にて施工。
環境保全護岸はエコブロックSの空積みにて施工。
