皿型側溝
皿型側溝
特長
- 表面・美観の向上
- 表面をタイル模様としたことにより、歩道や街路、公園、広場といった街の景観に違和感なく溶け込み、美観を向上させると同時に、タイル模様がスリップ防止の効果を発揮します。
- 無騒音・無振動
- 箱型タイプなので、従来の蓋掛け側溝のように車輛走行によるガタ付き騒音、角欠けが発生しません。
- 少量の水でも掃流性を発揮
- 水路底部の形状が円形をしていますので、少量の水でも十分な水深を確保でき、高い掃流力が得られます。
- 勾配可変対応
- 側壁の高さは、10cmキザミで、排水勾配を自在にとれ易くしてあります。
- 設置が確実で施工がスムーズ
- 側壁部を垂直形状としましたので埋め戻しが容易で狭い敷地でも施工がスムーズです。また、蓋掛け作業も不要です。
規格・認定
NETIS：KT-030009-A茨城県 IT'S：B-04002埼玉県 新製品・新技術紹介制度：H18-1047
カタログダウンロード
ＣＡＤデータダウンロード
施工事例

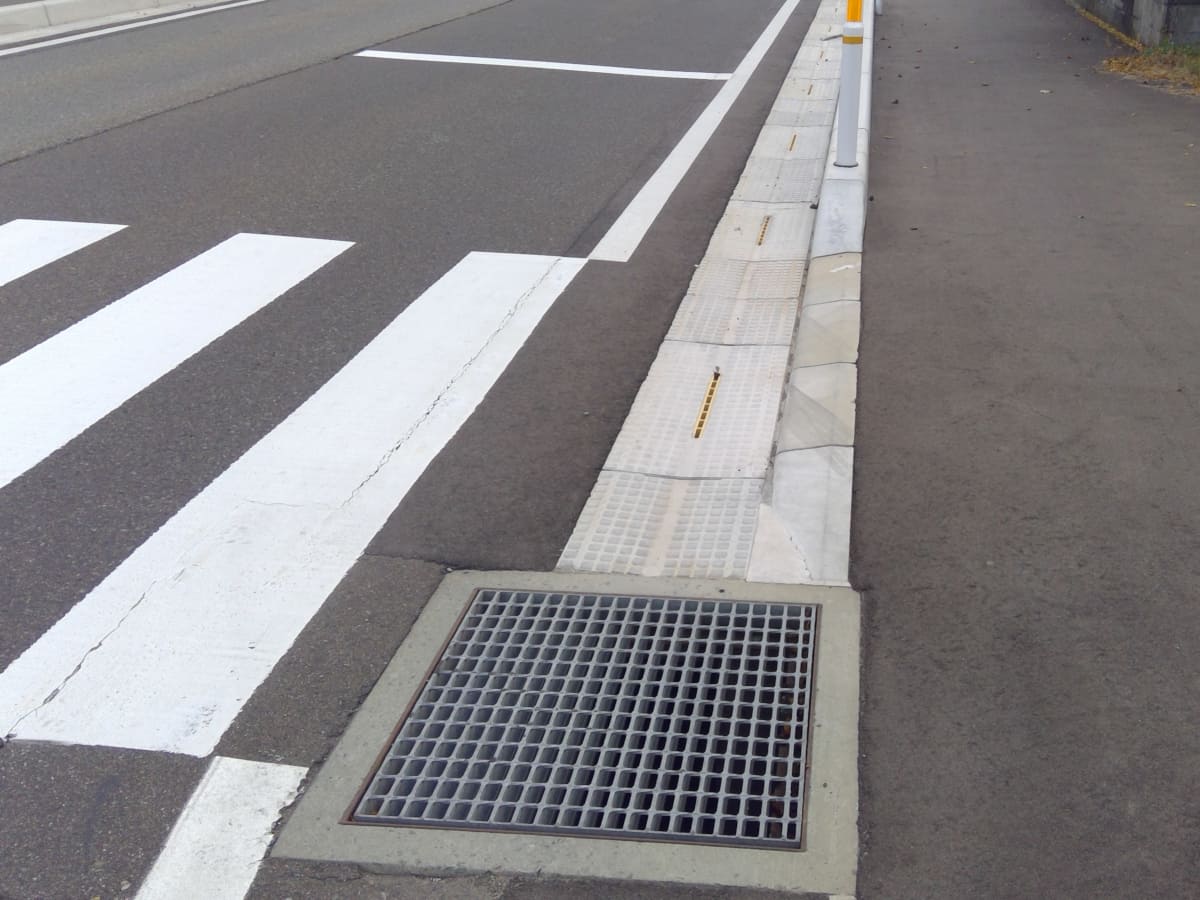

平成30年度 松ヶ丘二丁目地区浸水対策工事
- 場所：
- 宮城県岩沼市松ヶ丘二丁目地内
- 時期：
- 2018年10月
- 発注：
- 岩沼市役所
- 製品：
- 皿型側溝
- 詳細：
- B300×H300×L2000
484kg/個
既設側溝落ちふた式U型側溝250を皿型側溝へ入れ替えた事例です。採用理由は道路隣接の公園が道路より低い場所にあり、水路底部の土砂溜りや大雨時の越流に対して、高い集水能力と掃流力を評価頂き採用頂きました。

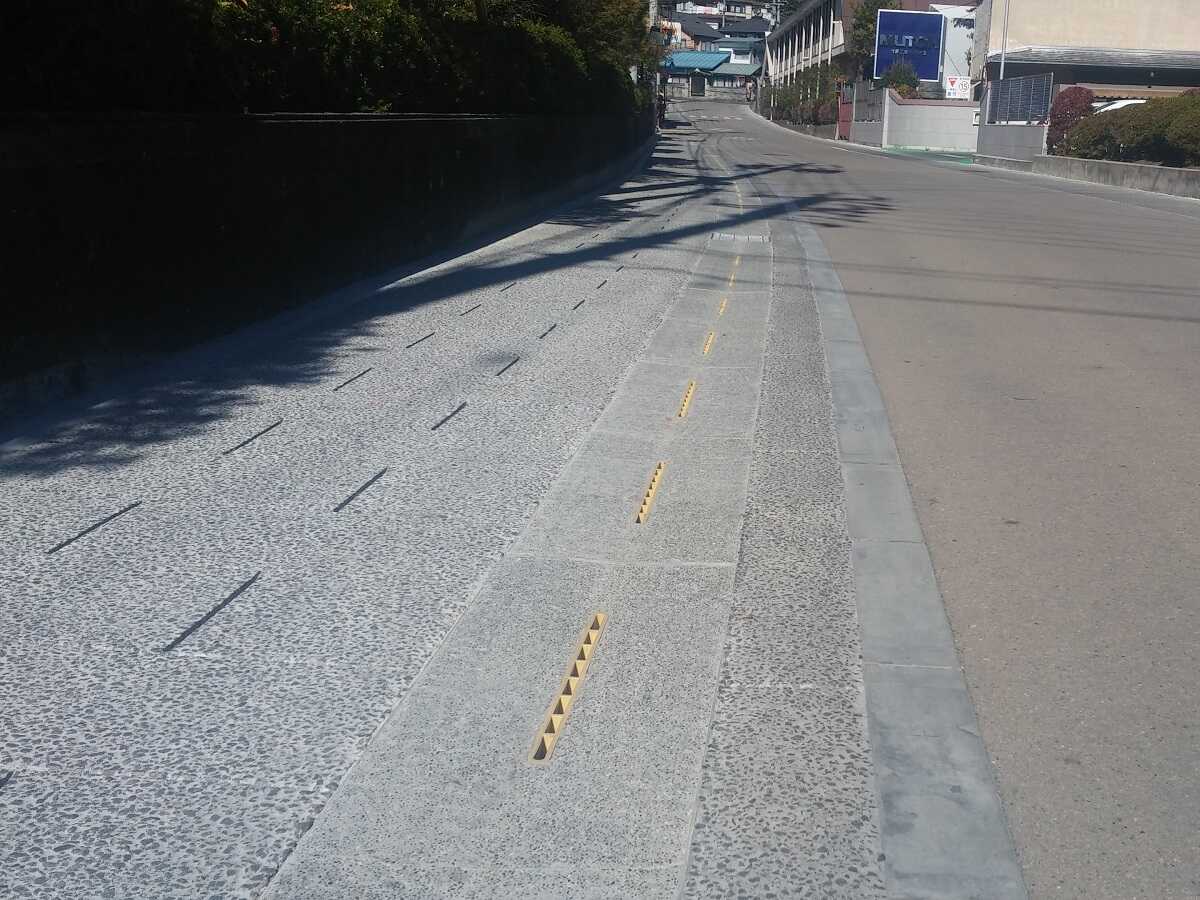

街並み整備事業
- 場所：
- 長野県諏訪郡下諏訪町
- 時期：
- 2017年
- 発注：
- 下諏訪町役場
- 製品：
- 皿形側溝（洗い出し）
- 詳細：
- B300×H300×L2000
484kg/本
①側溝の維持管理の面より、高い集水能力と掃流力のある皿形側溝を採用頂きました。
②諏訪大社周辺の街並み整備のため、景観に配慮する要望に対し、洗い出しタイプにて対応しました。種石は街並みに合わせて選定しております。
