施工事例
成瀬1号用水路その3工事
- 場所：
- 秋田県横手市増田町
- 時期：
- 2021年7月 ～ 2022年2月
- 発注：
- 東北農政局 平鹿平野農業水利事業所
- 製品：
- トランジション 流入工
- 詳細：
- トランジションB3770/2200×H1400×L4998
単重2,760kg～3,530kg (合計18.6t)
国営成瀬皆瀬土地改良事業に基づき、成瀬1号幹線用水路を改修する工事。
工期を短縮する必要がありPCa化を提案。L形形状にすることで幅と高さを変化可能な型枠を新作し、農業用L型水路と同じように底版の一部だけ現場打することで水路幅の変化に対応。
工期短縮、出来栄えの良さを評価いただきました。別工事においてのPCa化に繋がる事例となりました。
妙高大橋架替工事 舗装工事
- 場所：
- 新潟県妙高市坂口新田
- 時期：
- 2021年6月
- 発注：
- 国土交通省 北陸地方整備局 高田河川国道事務所
- 製品：
- 踏掛版
- 詳細：
- B1855×L5000×T400～8枚
997/1049×L5000×T400～2枚
妙高大橋の老朽化（耐用年数を超え）に伴い、一刻も早い架替が必要に。
発注は現場打 踏掛版。養生管理を伴い早期での舗装が不可。
施工業者へ踏掛版のプレキャスト化を提案し発注者へ協議。
工期短縮の効果が見込める事で採用。
施工は半日で終了し工期短縮と省力化に貢献。

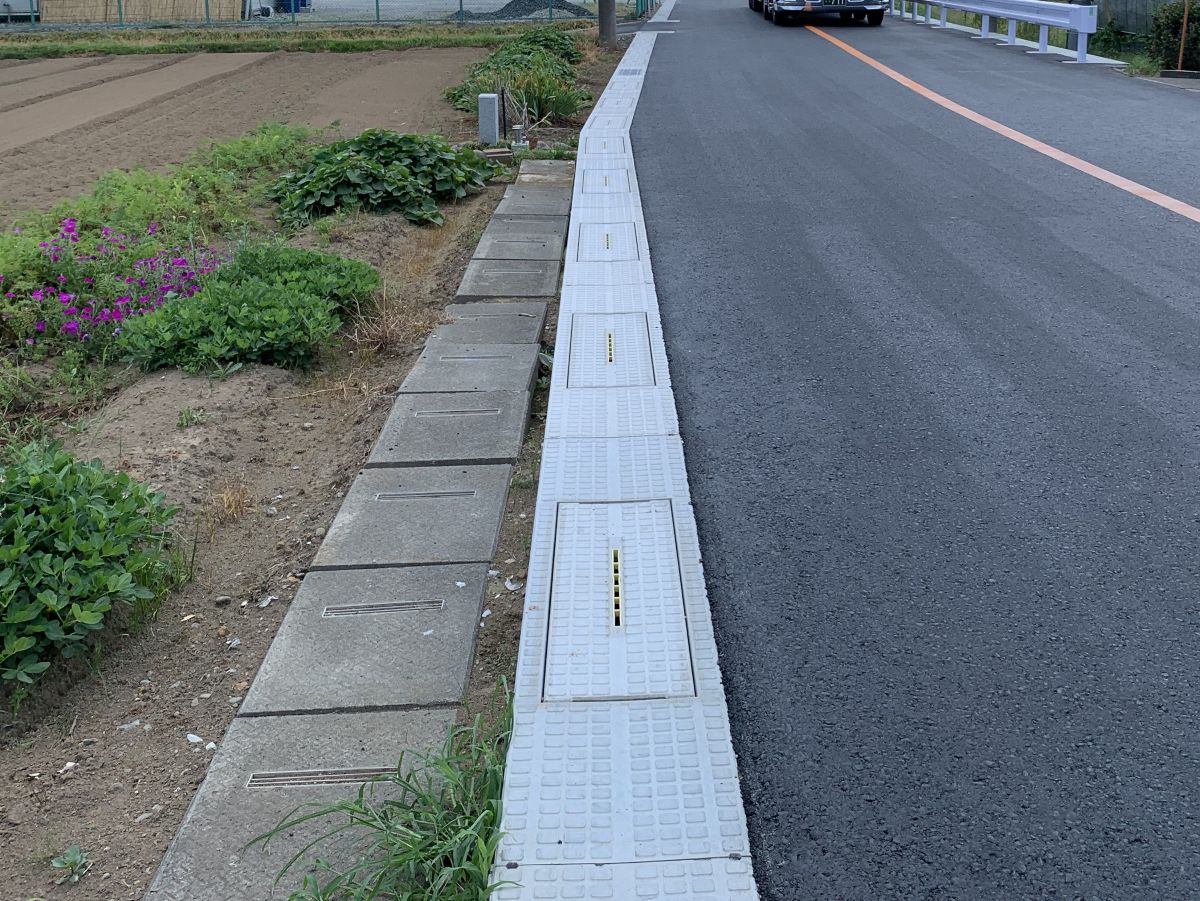

スマイルロード整備工事(R2市道イワ115号線)
- 場所：
- 埼玉県さいたま市岩槻区横根
- 時期：
- 2021年5月 ～ 2021年6月
- 発注：
- さいたま市北部建設事務所
- 製品：
- ソコバス(S-VS)ソコバス(土留用)
- 詳細：
- B300×H300～H500×L2000
481～665㎏/本
B300×H400～H600×L2000(土留用)
665～870㎏/本
施工箇所は、国道の抜け道として利用されることで交通量が多い道路である。
田んぼとの高低差がある箇所にも使用できる側溝を検討しているということで、幅が狭く、蓋がガタツキにく、土留タイプの規格もあるということから採用いただいた。
災害復旧工事 鹿曲川
- 場所：
- 長野県佐久市
- 時期：
- 2021年5月
- 発注：
- 佐久建設事務所
- 製品：
- ボックスカルバート根固めブロック
- 詳細：
- (1820×1780)×H1000
2,500㎏/基
災害復旧工事にてボックスカルバートを埋設型枠として使用した根固めブロックを施工しました。
人手不足の中、型枠作業を削減することができ、早期施工を実現することが可能となりました。
護岸ブロックはヘイベブロックにて施工。

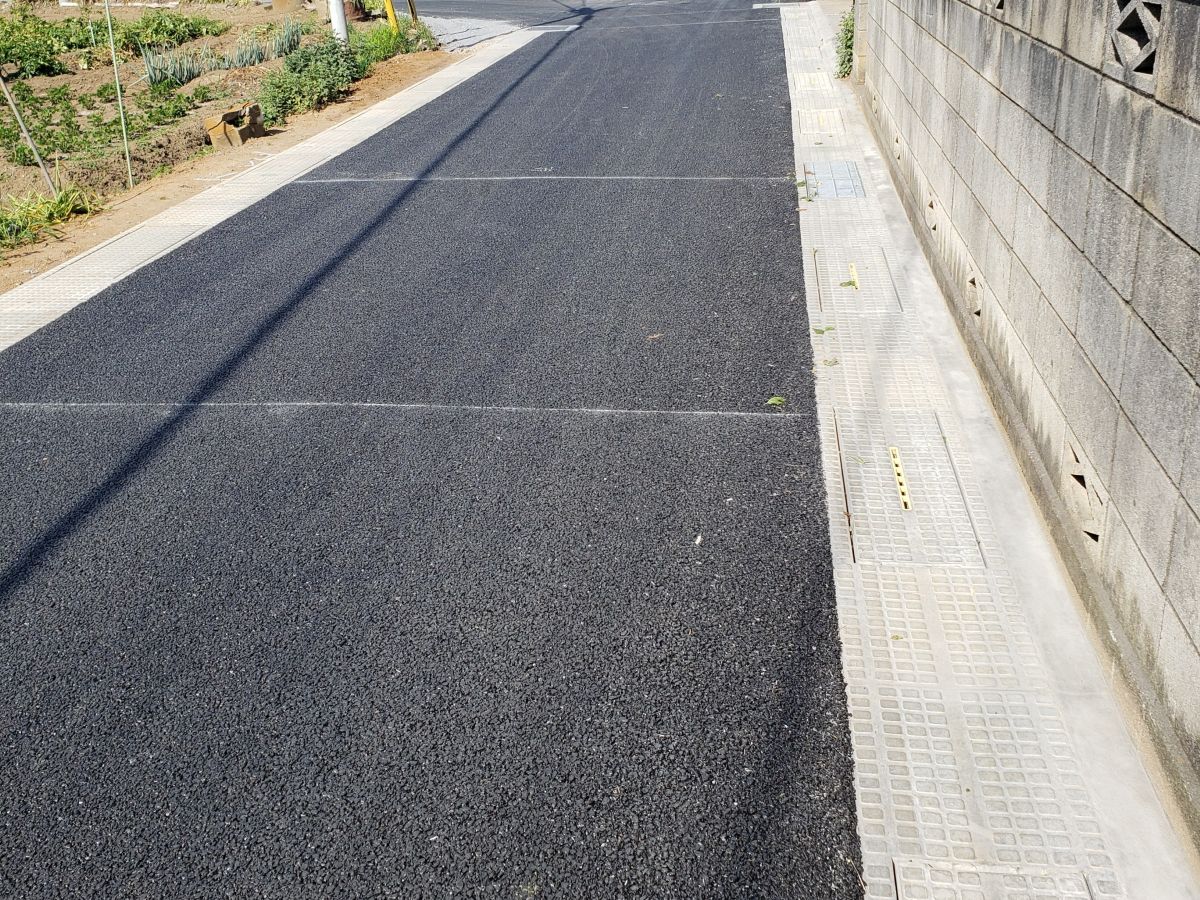

暮らしの道路整備工事(市道31425号線外2路線)
- 場所：
- 埼玉県さいたま市西区大字高木
- 時期：
- 2021年3月 ～ 2021年5月
- 発注：
- さいたま市北部建設事務所
- 製品：
- ソコバス(S-VS)
- 詳細：
- B300×H300×L2000 481㎏/本
住宅街の道路で、蓋がガタツキにくく、施工性が良く、自由勾配側溝としての使用も可能な点を評価していただき、採用に至った。

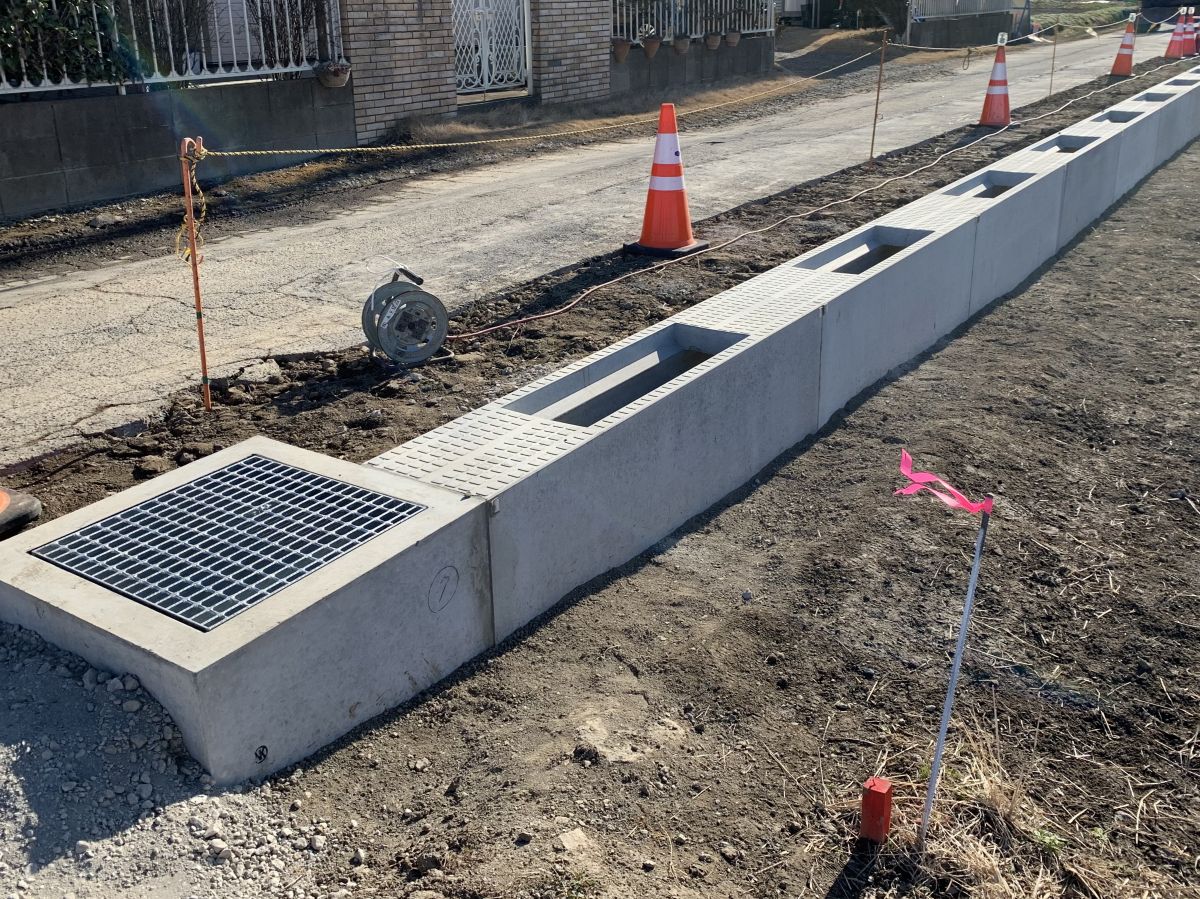

町道第17号線道路修繕工事
- 場所：
- 埼玉県南埼玉郡宮代町
- 時期：
- 2021年2月 ～ 2021年7月
- 発注：
- 宮代町役場
- 製品：
- ソコバス(S-VS)ソコバス(土留用)
- 詳細：
- B300×H300×L2000 481㎏/本
B300×H400～1200×L2000(土留用)
665～1,440㎏/本
蓋のガタツキが少ない構造であるため、幅員が狭い道路に最適である。
施工性の良さ、田んぼに面している箇所であれば土留規格があることも評価していただいた。

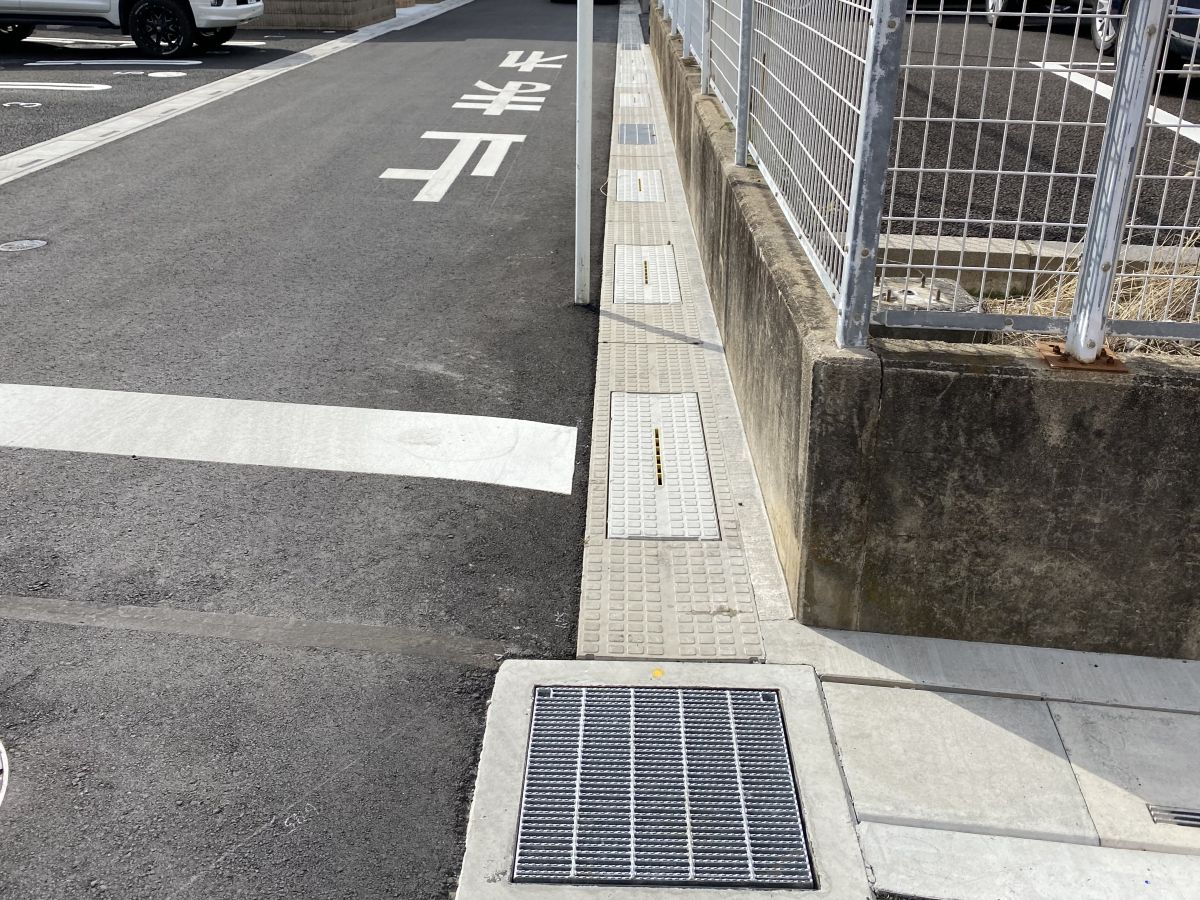

市道5888号線道路改良工事
- 場所：
- 埼玉県三郷市高州三丁目
- 時期：
- 2020年10月 ～ 2020年11月
- 発注：
- 三郷市役所
- 製品：
- ソコバス(S-VS)
- 詳細：
- B300×H400～700×L2000
535～735㎏/本
施工場所が住宅街の道路である。
ソコバスを採用することで、騒音防止対策となることから、従来側溝との比較として検討採用いただいた。
蓋の天端中央部にスリットがあり、そこから集水できることも評価いただいた。
細ヶ谷川堰堤工事
- 場所：
- 福井県大野市細ヶ谷
- 時期：
- 2020年10月
- 発注：
- 近畿地方整備局 福井河川国道事務所
- 製品：
- ボックスカルバート
- 詳細：
- B3000×H2000×L900
B3000×H2000×L794/1298
当初設計では堰堤の吐出し口にヒューム管Φ1500の計画。
堰堤の隣にある仮水路を撤去する為、堰堤内に仮水路も兼ねてBOXにて施工を行う事を提案。
BOX断面3000*2000のプレキャストBOXカルバートを使用する事で工期短縮。

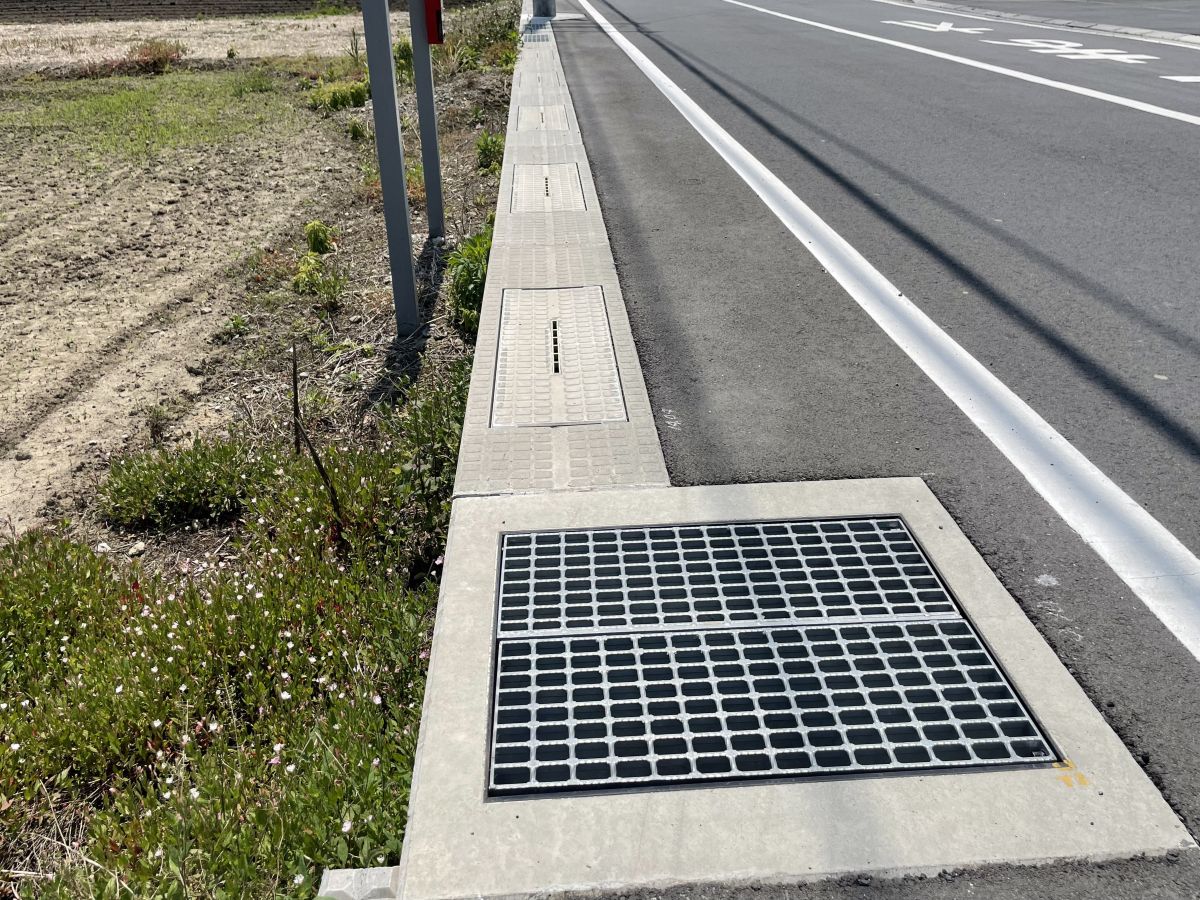

暮らしの道路整備工事(市道40479号線)
- 場所：
- 埼玉県さいたま市西区島根
- 時期：
- 2020年7月
- 発注：
- さいたま市北部建設事務所
- 製品：
- ソコバス(土留用)
- 詳細：
- B300×H700×L2000(土留用)
945㎏/本
田んぼとの高低差があるため、土留形状が必要。
近くに路線バスの転回場があり、開放しながらの施工が難しく、即日復旧が必要ということから、採用いただいた。
天端がV形形状をしており、蓋もスリット付きのため、道路内の雨水が田んぼへ流れにくいという点もご評価いただいた。
市道井上小学校福島線ボックスカルバート設置工事
- 場所：
- 長野県須坂市大字福島
- 時期：
- 2020年6月 ～ 2020年7月
- 発注：
- 須坂市役所
- 製品：
- 三分割ボックスカルバート
- 詳細：
- B7400×H1900×L1000
16,970kg（上部11,350kg/本、下部2,810kg/本×2）
BOX上下縦締め連結のほか、縦断方向もPC縦締め連結で施工。
組合せ時には総高さが2M越えになるため、転落防止柵を設置出来るよう、上部天端にインサートを設け安全対策図る。
施工延長20Mにおいて、敷設作業に4日、鉄筋組み＋生コン打設で4日の実働8日間で施工。
